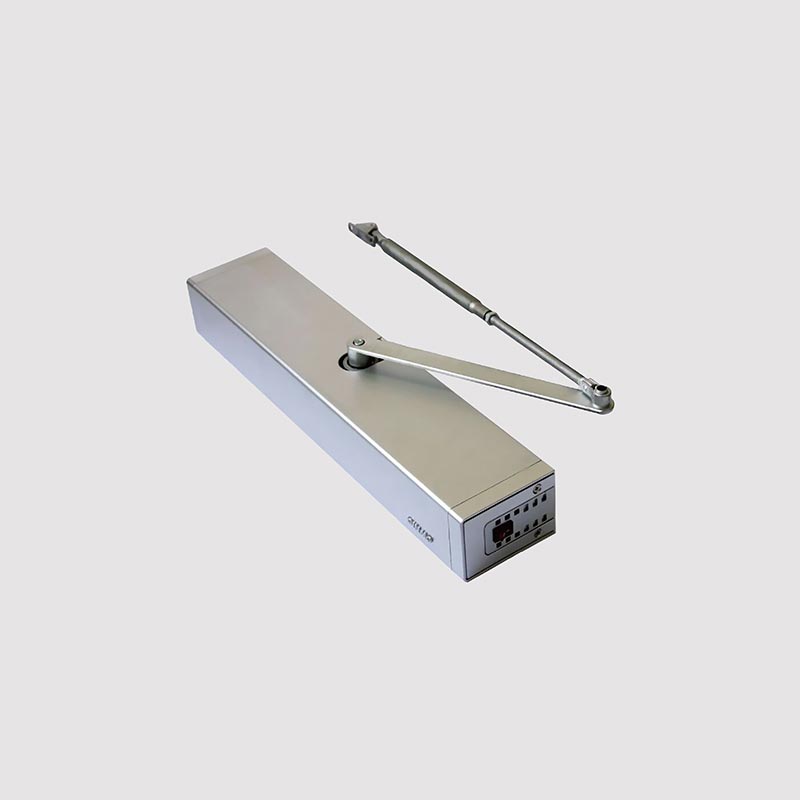

Automatyczny operator huśtawki 300 kg

OWNIC to producent z siedzibą w Chinach, który może dostarczać wysokiej jakości automatyczne operatory obrotu o udźwigu 300 kg. W porównaniu z modelem o masie 150 kg ten napęd do drzwi skrzydłowych oferuje doskonałą wydajność pod względem odporności na wiatr, pracę z wysoką częstotliwością i sterowanie wysokim momentem obrotowym, dzięki czemu idealnie nadaje się do systemów bram przemysłowych.

Dane techniczne:

Jak działa automatyczny operator huśtawki 300 kg?

1. Sygnał wyzwalający: Otwarcie drzwi można wywołać różnymi metodami, takimi jak czujniki na podczerwień lub mikrofale, ręczne przyciski, systemy kontroli dostępu itp.

2. Przetwarzanie układu sterowania: Po otrzymaniu sygnału sterownik ocenia sygnał wejściowy, sprawdza, czy zostały spełnione warunki otwarcia i wydaje polecenie aktywacji układu napędowego.

3. Ramię mechaniczne napędzane silnikiem: Silnik dużej mocy uruchamia się i wykorzystując mechanizm redukcyjny w celu uzyskania stabilnego momentu obrotowego, wprawia w ruch ramię mechaniczne lub układ łączący.

4. Proces otwierania drzwi: Mechaniczne ramię popycha drzwi, aby obrócić je wokół zawiasów, otwierając je pod ustawionym kątem. W procesie tym zastosowano mechanizm „miękkiego startu”, który zapobiega nagłym wstrząsom i zapewnia płynne otwieranie nawet ciężkich 300 kg drzwi.

5. Stan przytrzymania w pozycji otwartej: Drzwi pozostają w pozycji otwartej przez określony czas, który można regulować.

6. Proces automatycznego zamykania: System sterowania wydaje polecenie zamknięcia drzwi; silnik zmienia kierunek, a drzwi zamykają się powoli, aby zapobiec trzaskaniu lub uderzeniu, zapewniając w ten sposób bezpieczną pracę nawet przy ciężkich drzwiach.

Jakie są metody instalacji automatycznego napędu do drzwi skrzydłowych o masie 300 kg?

Ze względu na specyficzne wymagania związane z wbijaniem ciężkich paneli drzwi, automatyczny napęd do drzwi rozwiernych o masie 300 kg stawia wysokie wymagania w zakresie konstrukcji instalacyjnych, rozkładu obciążenia i układu przestrzennego. Istnieją trzy podstawowe metody instalacji, każda dostosowana do różnych warunków architektonicznych, typów drzwi i wymagań projektowych; na etapie konsultacji projektu przeanalizujemy Twoją konkretną sytuację i przedstawimy dostosowane do Twoich potrzeb rekomendacje.

I. Typ połączenia montowanego od góry

W przypadku napędów do drzwi skrzydłowych jest to najpopularniejsza i najbardziej elastyczna metoda montażu. Główny zespół napędowy montowany jest na ścianie lub belce bezpośrednio nad nadprożem drzwi. Wytrzymałe ramię łączące jest połączone z wałem wyjściowym silnika na jednym końcu, a drugi koniec jest przymocowany zawiasowo do górnej części skrzydła drzwi. Skrzydło drzwi obraca się wokół oryginalnych zawiasów, co eliminuje konieczność wymiany istniejących czopów drzwi.

Zalety:

Przyjazny przy renowacji: nie wymaga modyfikacji podłogi, dzięki czemu idealnie nadaje się do modernizacji istniejących budynków.

Łatwa konserwacja: Jednostka główna jest odsłonięta, co pozwala na kontrolę i naprawę bez zdejmowania drzwi.

Niższy koszt: nie wymaga żadnych wbudowanych komponentów ani skomplikowanych prac inżynieryjnych.

Wymagania instalacyjne:

Górny nadproże drzwi musi być wykonany z litego betonu lub stali; lekkie konstrukcje stalowe są surowo zabronione. Wolna wysokość nadproża musi wynosić ≥ 2100 mm, a otwory montażowe pod ramię łączące należy wywiercić w górnej części skrzydła bramy.

II. Typ z napędem zębatym montowanym od góry

Jeśli Twój projekt wymaga dużej precyzji lub wysokiego poziomu szczelności, możemy polecić tę metodę montażu. Silnik i przekładnia redukcyjna są zintegrowane z górnym zespołem obrotowym. Montaż skrzydła drzwi odbywa się za pomocą specjalistycznych zawiasów nośnych osadzonych w gniazdach czopów górnych i dolnych; silnik bezpośrednio napędza górny wał obrotowy, obracając w ten sposób całe skrzydło drzwi.

Zalety:

Płynna praca: brak wahadłowego ramienia łączącego zapewnia stabilność skrzydła bramy i brak drgań.

Doskonała szczelność: powszechnie stosowana w pomieszczeniach czystych i laboratoriach; w połączeniu z listwami uszczelniającymi osiąga wysoki stopień szczelności.

Estetyczna prostota: brak odsłoniętego ramienia łączącego zapewnia czystszy i bardziej opływowy wygląd.

Doskonały rozkład obciążenia: Ciężar drzwi rozkłada się na górny i dolny sworzeń, co wydłuża żywotność zawiasów.

Wymagania instalacyjne:

Wymaga budowy nowego otworu drzwiowego lub całkowitej renowacji konstrukcyjnej istniejącego otworu. W posadzce należy wbudować płytę podstawy dolnego gniazda obrotowego, a w konstrukcję górną należy wbudować stalową płytę nośną. Samo skrzydło drzwi wymaga specjalnie wyciętego otworu centralnego, w którym mieści się górny wał obrotowy. Do tej metody należy podchodzić ostrożnie w przypadku projektów renowacji istniejących obiektów i może ona nie być zalecana w takich przypadkach.

III. Podziemny układ hydrauliczny

Jest to ukryte rozwiązanie zaprojektowane z myślą o wysokiej klasy obiektach komercyjnych i środowiskach pozbawionych napowietrznych elementów konstrukcyjnych. Cylinder hydrauliczny i silnik są zintegrowane w obudowie osadzanej w ziemi; popychacz wystaje w górę od podłogi i łączy się z dolną krawędzią skrzydła drzwi, powodując obrócenie drzwi na zewnątrz od podstawy podczas otwierania.

Zalety:

Całkowicie ukryte: nad głową nie znajduje się żaden widoczny sprzęt, co pozwala zachować estetyczną integralność elewacji budynku.

Nadaje się do konstrukcji bez belek: Idealny do pomieszczeń ze szklanymi ścianami osłonowymi lub sufitami podwieszanymi z płyt gipsowo-kartonowych.

Zwiększone poczucie okazji: Często wykorzystywane przy wejściach do luksusowych sklepów detalicznych, muzeów i prywatnych willi, aby stworzyć wspaniały, uroczysty efekt.

Wymagania instalacyjne:

Powierzchnia gruntu wymaga prac wykopowych i wstępnego osadzania; wykończoną powierzchnię należy poddać obróbce hydroizolacyjnej, aby zapobiec korozji spowodowanej gromadzeniem się wody. W przypadku awarii należy podnieść pokrywę dostępową w celu przeprowadzenia konserwacji, co może być stosunkowo niewygodne. Ponadto system ten nakłada rygorystyczne wymagania dotyczące płaskości i poziomu podłogi. Jeśli Twój projekt kładzie szczególny nacisk na estetykę i pod warunkiem, że warunki w miejscu montażu są odpowiednie, ta metoda instalacji będzie doskonałym wyborem.

Często zadawane pytania

P: Jaka jest podstawowa różnica w zasadach działania pomiędzy napędem do drzwi skrzydłowych 300 kg a modelem 150 kg?

O: Podstawowa logika operacyjna jest identyczna; jednakże redundancja sprzętowa różni się znacznie.

Silnik: Silnik w automatycznym napędzie do drzwi skrzydłowych o masie 300 kg charakteryzuje się większą mocą wyjściową i grubszymi radiatorami.

Materiał przekładni: Jednostka o masie 300 kg wymaga precyzyjnie wykonanych przekładni w całości ze stali, aby wytrzymać ogromne siły ścinające.

Wytrzymałość sprężyny: W przypadku wyposażenia w funkcję zamykania drzwi, wewnętrzny nacisk sprężyny powrotnej w napędzie do drzwi skrzydłowych o masie 300 kg jest 2 do 3 razy większy niż w urządzeniach standardowych.

P: Dlaczego prędkość otwierania napędu do drzwi skrzydłowych o masie 300 kg wydaje się stosunkowo niska?

O: Wynika to z zarządzania fizyczną energią kinetyczną; gdyby brama o masie 300 kg poruszała się zbyt szybko, wytwarzana przez nią energia kinetyczna stanowiłaby poważne zagrożenie dla bezpieczeństwa.

W jednostkach o dużej wytrzymałości priorytetem jest stabilność działania przy wysokim momencie obrotowym, a nie przy samej prędkości, aby zapewnić możliwość natychmiastowego zatrzymania w dowolnym momencie ruchu bramy.
